PALAZZETTO DI MASSA
Massa, Massa-Carrara – Italia
Palazzetto dello sport
Sistema Packaged + Idronico
Anno 2019

CLIMATIZZAZIONE PER COMPLESSI DIREZIONALI

Torre Libeskind

Certificazione LEED Gold
riconosciuta dal Green Building Council degli Stati Uniti

Libeskind Tower, noto anche come Il Curvo, nuova sede milanese di PwC Italy, è un grattacielo nel nuovo quartiere CityLife di Milano: ha un'altezza di 175 metri con 28 piani. Il progetto è stato realizzato con software parametrico e nel rispetto dei più elevati standard internazionali in termini di efficienza energetica, con un rigoroso controllo dei parametri ambientali e della radiazione solare per ogni piano.

La soluzione

Per garantire comfort sostenibile agli 8 milioni di visitatori, Clivet ha fornito oltre 50 unità di climatizzazione tra cui:

  • 12 pompe di calore di tipo rooftop per applicazioni a medio affollamento CLIVETPack2, dotate di doppio circuito frigorifero con compressori scroll modulari, per una continua regolazione di capacità all’effettiva richiesta di energia, sezione ventilante di trattamento con tecnologia plug-fan a controllo elettronico per una più fine regolazione e nuova tecnologia di recupero termodinamico Thor, che aumenta l’energia recuperata, migliorando l’efficienza complessiva delle unità. Hanno inoltre sonda della qualità dell’aria per il controllo del tasso di CO2 in modo da variare la portata dell’aria di rinnovo in funzione della concentrazione di CO2 negli ambienti.
  • 1 pompa di calore full inverter di tipo rooftop per piccole e medie superfici SMARTPACK2
  • 7 refrigeratori d’acqua e pompe di calore delle serie ELFOEnergy (Extended Inverter, Sheen ed Edge) con compressore inverter per poter modulare puntualmente la velocità in funzione del reale fabbisogno energetico.
  • 1 pompa di calore ELFOEnergy Medium con compressori multiscroll
  • 27 terminali idronici delle serie ELFOduct, Elfospace BOX ed ELFOSpace Wall
  • 1 sistema mono split Cristallo con refrigerante ecologico R32
  • 1 sistema mini VRF con compressore inverter Powerduct

Per Clivet si tratta di un “ritorno” al Settimo Cielo, in quanto aveva fornito i sistemi ad anello d’acqua per la prima fase del parco commerciale nel 2011

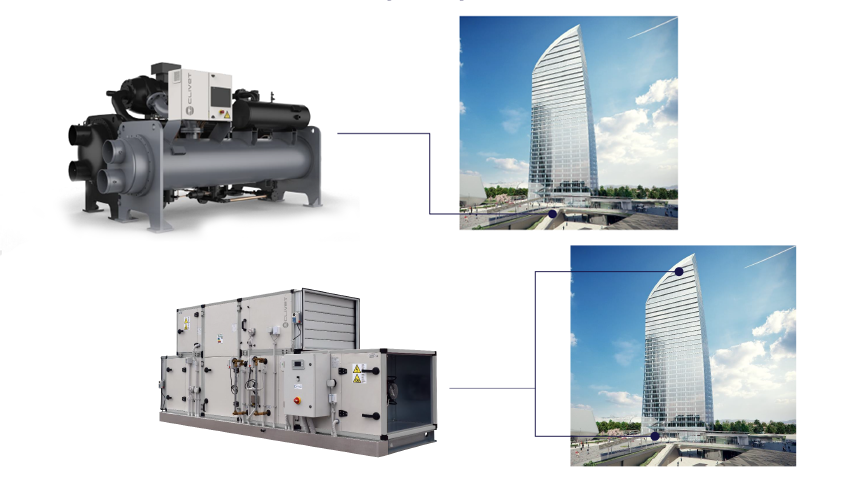

chiller centrifugo e centrale trattamento aria torre libeskind

Il sistema di climatizzazione

Il progetto prevede un massimo affollamento di 2.716 persone.

Il comfort e la salubrità dell’aria di questa prestigiosa installazione sono assicurati da 3 chiller centrifughi Clivet controllati da inverter per modulare la propria capacità in funzione della temperatura dell’acqua in modo da garantire il massimo comfort con il minor consumo di energia e 8 centrali di trattamento aria in due sezioni con doppio recuperatore entalpico rotativo AQX di Clivet.

Il sistema si completa con una torre evaporativa a servizio dei chiller, mentre il trasferimento del caldo e del freddo è affidato a travi fredde e fancoils.

I locali tecnici principali per gli impianti termomeccanici si trovano a:

  • Piano secondo interrato: centrale frigorifera, locale ricezione teleriscaldamento, locali pompe, centrale idrica, locale ingresso acqua di falda
  • Piano primo interrato: locali UTA lobby e sale conferenze, centrale antincendio

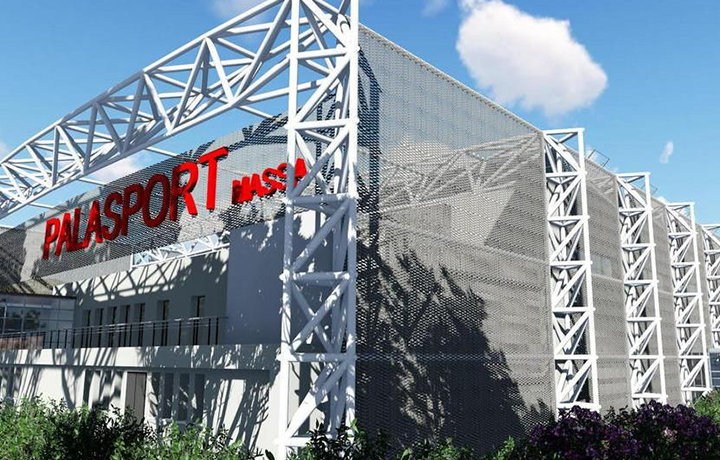

Palazzetto di Massa

I risultati

Gli obiettivi di flessibilità, comfort e abbattimento dei costi di gestione sono stati raggiunti grazie all’impiego dei sistemi Clivet, che modulano il loro funzionamento in base alle puntuali richieste dell’impianto.

L’utilizzo della tecnologia della pompa di calore ad alimentazione elettrica ha consentito di ridurre le emissioni locali di gas da combustione, massimizzando lo sfruttamento di energie rinnovabili, sia quella aerotermica estratta dall’aria ambiente, sia quella solare prodotta dall’impianto fotovoltaico di 32kW presente sulla copertura del Palazzetto.

Commenta il progettista impiantistico, Ing. Lucia Drandi

“L’attenta progettazione impiantistica e architettonica, fortemente indirizzata alla polifunzionalità, comfort e sostenibilità ambientale, ha consentito di raggiungere l’obiettivo prefissato: un edificio moderno, dotato di spazi ben organizzati e confortevoli, a disposizione della Collettività, non solo per allenamenti e competizioni sportive, ma anche per manifestazioni, concerti ed eventi, il tutto nel rispetto dell’ambiente.”

Il team

Progettazione architettonica: Arch. De BiasiAlessandra
Direzione Lavori: Geom. Enzo De Biasi e Arch. De Biasi Alessandra
Committente: Slongo Luigi e De BiasiAlessandra
Impresa: EdilGasperin SAS
Idraulico: Termoidraulica Trinca
Elettricista: Adriano Manfroi
Falegnameria: Bodo SNS di Jimmy Bodo
