GROB ITALY

Pianezza – Turin, Italien
System: Fortschrittliches VRF + Rooftop
Jahr: 2020

Klimatisierung für die Industrie

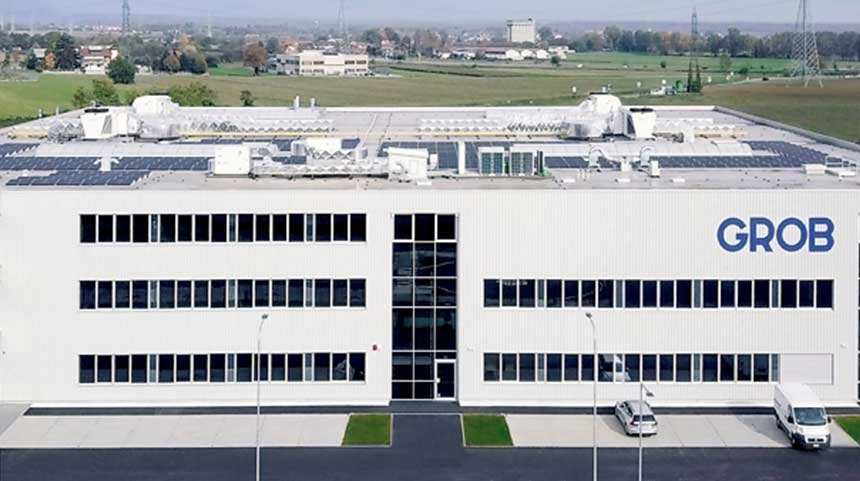

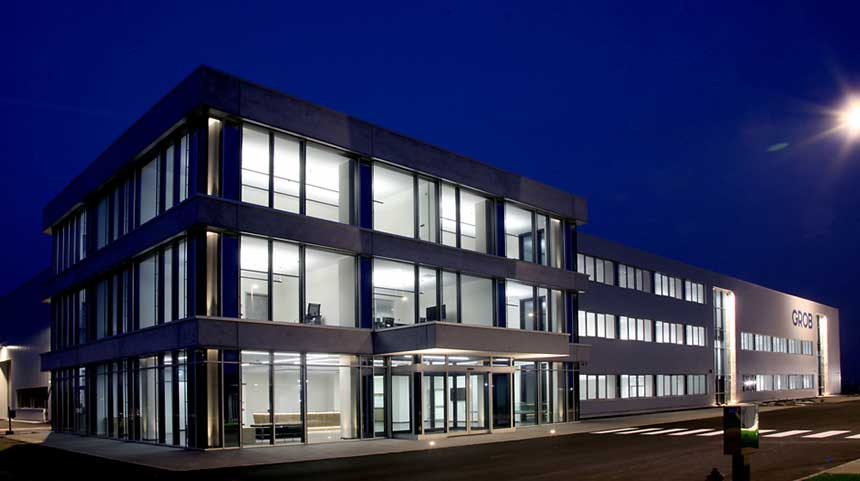

GROB Italy

GROB Italy, der italienische Produktionsstandort der GROB-Gruppe, ist führend in der Entwicklung und Herstellung von Werkzeugmaschinen und Anlagen für den Bereich E-Mobilität.

Neben der italienischen Niederlassung hat die Gruppe vier weitere Produktionsstätten: beim Hauptsitz in Mindelheim (Deutschland) sowie in den USA, Brasilien und China, und sechzehn zusätzliche Filialen weltweit.

Die Herausforderung

Die Herausforderung für den Planer bestand darin, den Komfort und das Wohlbefinden von Arbeitern und Angestellten das ganze Jahr über mit einer
wirtschaftlich nachhaltigen Anlage zu gewährleisten.

GROB Soluzione

Die Lösung

Die optimale Lösung, die vom Studio Forgia Ingegneri Architetti Associati ermittelt wurde, war die
Kombination aus einem fortschrittlichen VRF-System für die 3000 m2 große Büro- und Betriebskantinenfläche und einem Rooftop-System für die 4800 m2 große Produktionsfläche.
Für eine gute Qualität der eingeatmeten Luft für Büroangestellte und alle Personen, welche sich in der Betriebskantine aufhalten, sorgen zwei ZEPHIR3-Geräte zur Lufterneuerung mit aktiver thermodynamischer Rückgewinnung und elektronischer Filterung. Ihr Betrieb ist völlig unabhängig und autonom und sie setzen elektronische Filter mit einem hohen Wirkungsgrad ein (ISO 16890 ePM1 90 %).

Um den thermischen Komfort der als Büros und Betriebskantinen genutzten Räumlichkeiten zu gewährleisten, wurden folgende Geräte installiert:

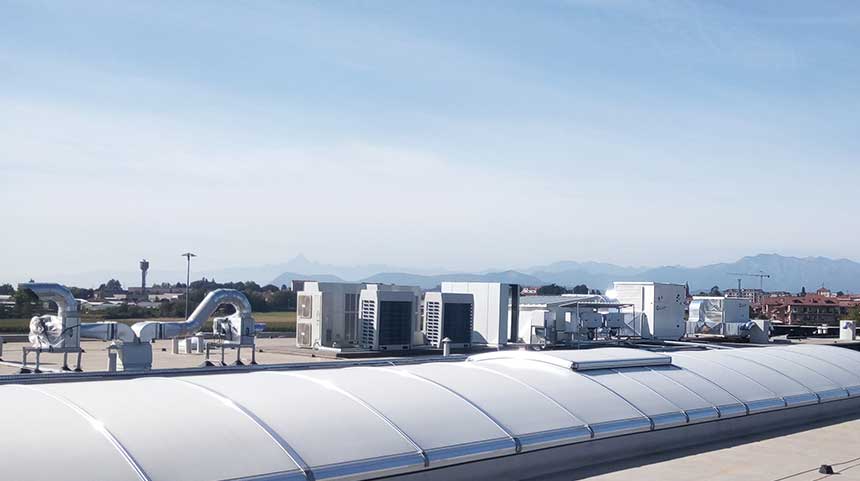

  • 4 VRF-Außeneinheiten mit Inverter-Technologie zur genauen Anpassung an die erforderliche Last
  • 96 VRF-Inneneinheiten
  • 2 Inneneinheiten mit Lufterneuerung und Energierückgewinnung (HRV) für die beiden primären
  • Besprechungsräume.

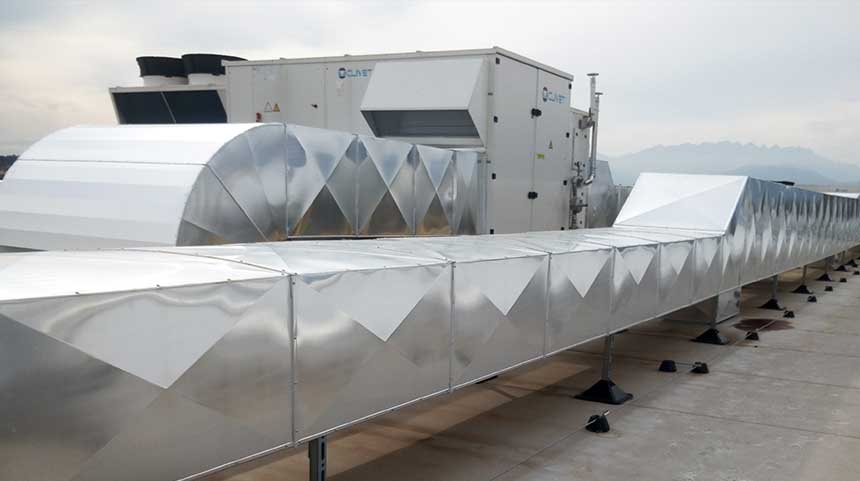

Der Produktionsbereich wird hingegen von 4 CLIVETPack²-Rooftop-Einheiten der Baureihe CSRN-XHE2 80.4 mit thermodynamischem Rückgewinnungssystem THOR bedient. Mit einzelnen und unabhängigen Geräten tragen sie zur Erfüllung der Innenlasten und des notwendigen hygienischen Wechsels durch die Optimierung der Energierückgewinnung von der verbrauchten Luft bei. Die Anlage wird durch 2 VRF-Mini-Systeme vervollständigt, welche zwei technische Räume
mit Zubehör in der Werkshalle bedienen.

GROB - I risultati

Das Ergebnis

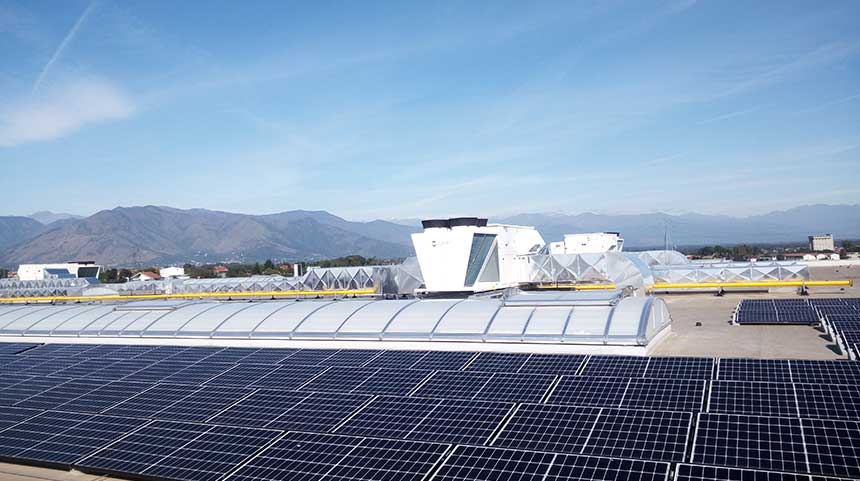

Ingenieur Uberto Forgia, der für die Planung der Anlage zuständig war, erklärte: „Die ausgewählte Lösung hat uns, im Vergleich zu einem Hydroniksystem mit Luftaufbereitung, eine flexiblere Anlage ermöglicht, die sich besser an die unterschiedlichen Bedürfnisse des Produktionsbereichs und der Büros anpasst und nicht nur im Winter, sondern auch im Sommer für maximalen Komfort in Bezug auf die Luftqualität sowohl für Arbeiter als auch für Angestellte sorgt. Mit dem System ist es zudem möglich, die Photovoltaikanlage mit einer Spitzenleistung von 120 kW optimal zu nutzen, welche rund 30 % des Stromverbrauchs des Werks abdeckt und positive wirtschaftliche Auswirkungen mit sich bringt.“

Es hat sich herausgestellt, dass die Lösung flexibler ist als eine Ausführung auf Basis eines Hydroniksystems mit traditionellen Wärmepumpen/Heizkesseln und Luftaufbereitungseinheiten auf dem Flachdach des Gebäudes:

  • eine Vereinfachung der Verteilungsanlage;
  • eine Reduzierung der Gesamtabmessungen;
  • die Beseitigung von Frostschutzproblemen bei etwaigen Betriebsstillständen im Winter

GROB unità Clivet

Installierte Geräte von Clivet

  • 3 Zephir3 size3
  • 1 Zephir3 size5
  • 4 CSRN-XHE2 80.4
  • 81 VRF indoor units
  • 2 VRF IDU Heat Recovery (HRV)
  • 4 VRF ODU (265 kW)


grob

Die Protagonisten

Planer: Studio Forgia Ingegneri Architetti Associati – San Mauro Torinese – Torino, Italia
Installateur: M.I.T. - Nichelino – Torino, Italia
Servicecenter: AC Service - Moncalieri, Torino, Italia
Clivet-Agentur: Condsystem, Torino
